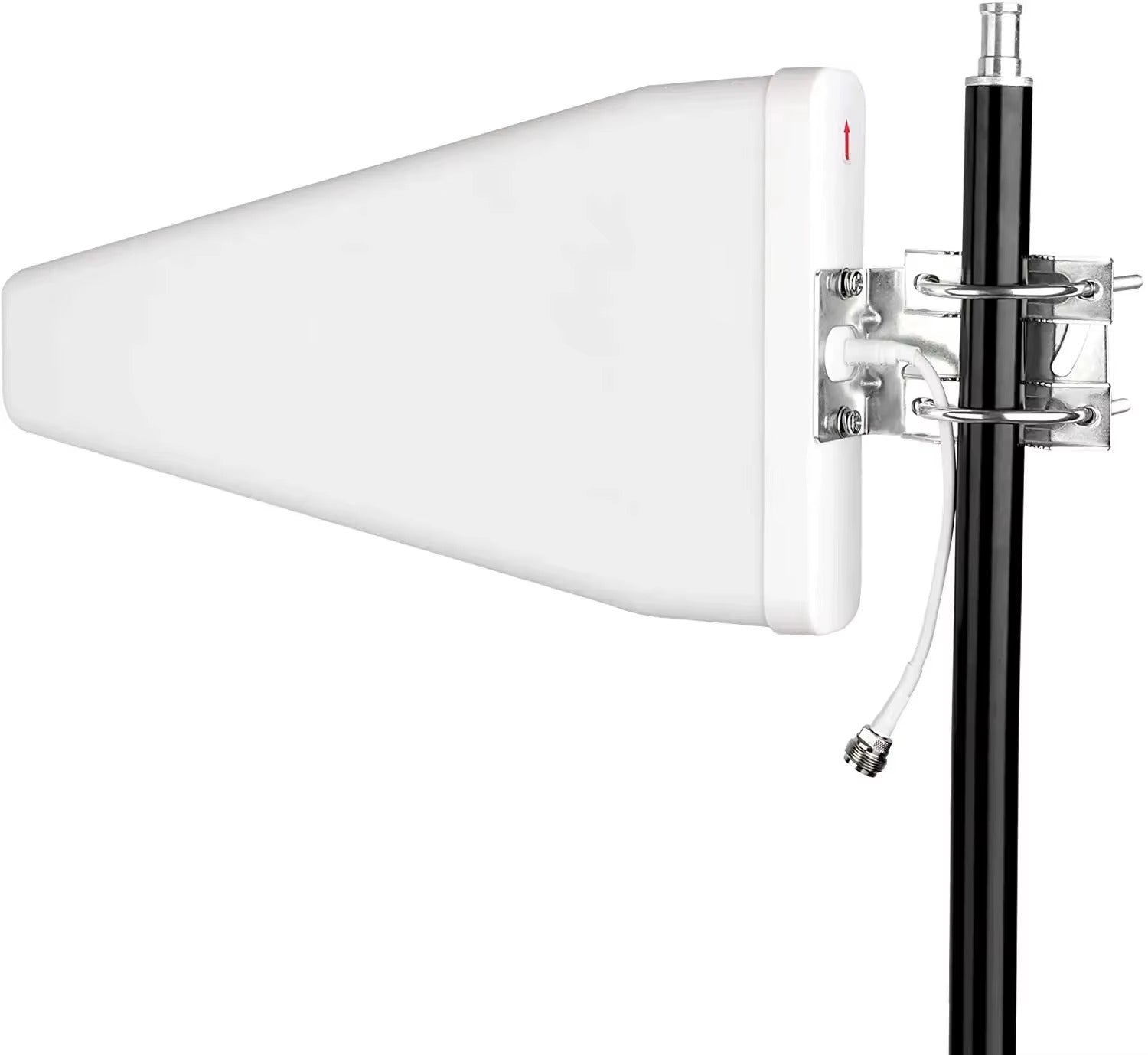

Antena logarítmica exterior de 10–11 dBi con soporte: ejemplo de montaje en un mástil

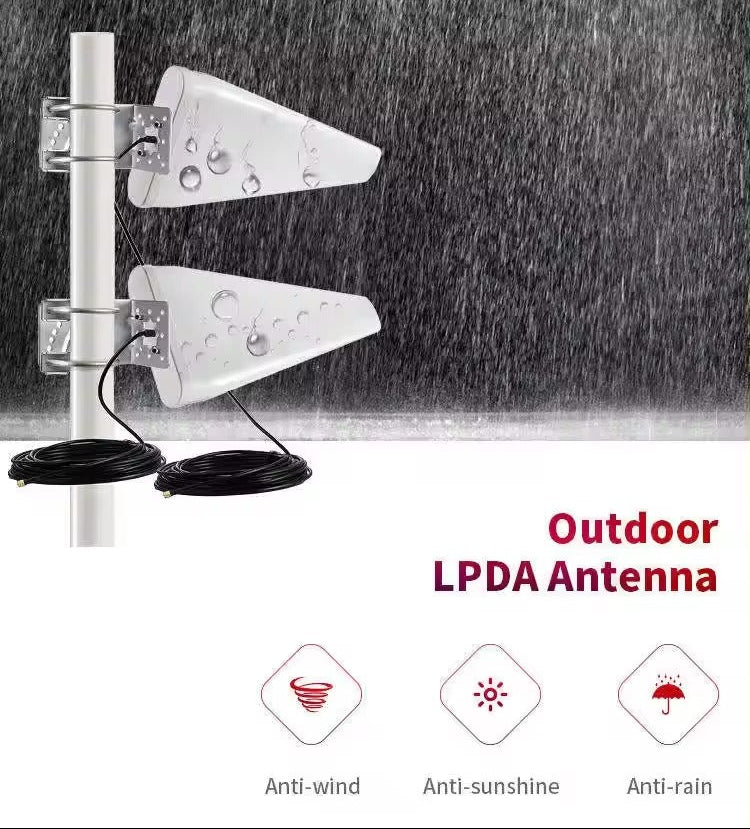

Ilustración de antenas logarítmicas instaladas en exterior; la publicación incluye una antena

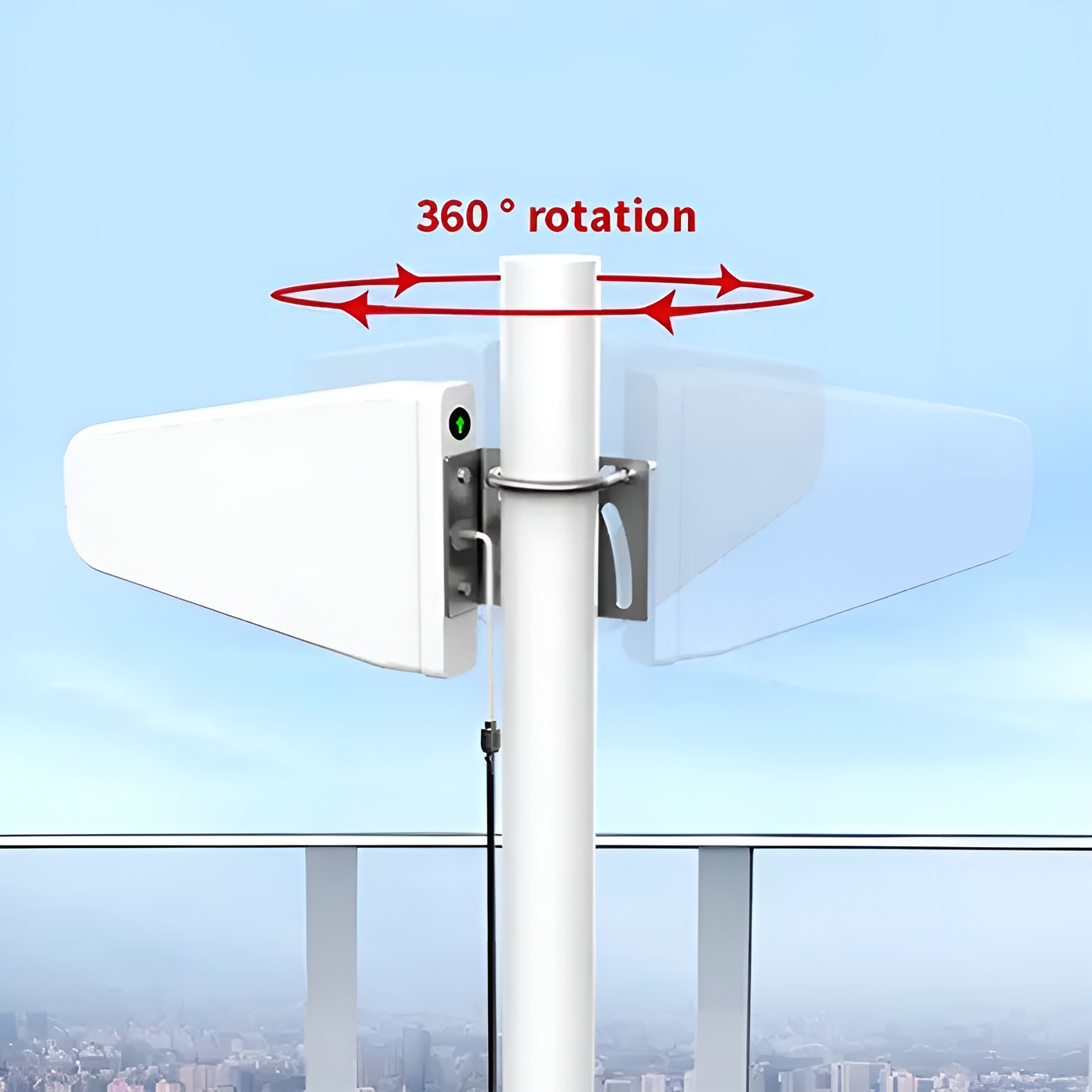

Ejemplo de orientación de la antena logarítmica alrededor del mástil

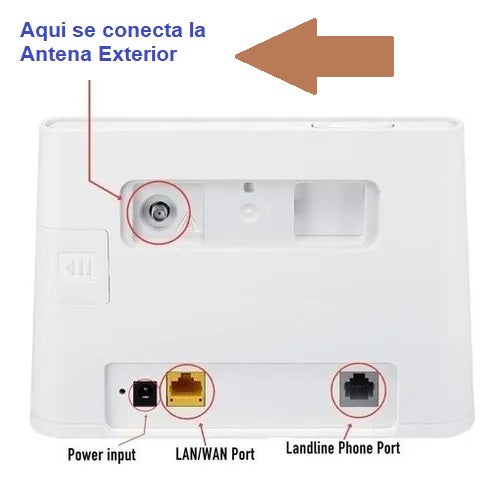

Ejemplo del puerto de antena exterior de un módem; verifica la conexión de tu equipo

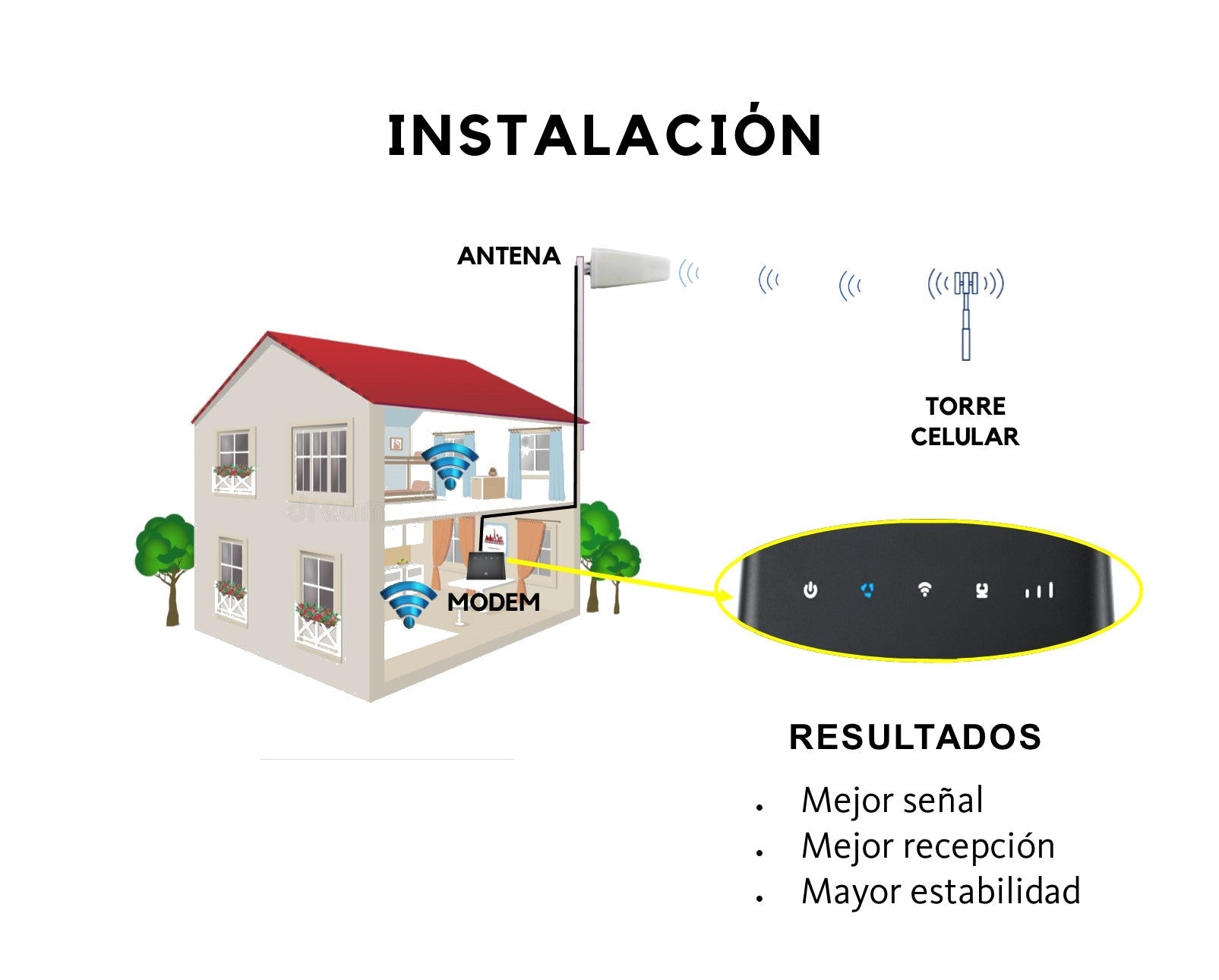

Diagrama de instalación de una antena exterior conectada por cable a un módem

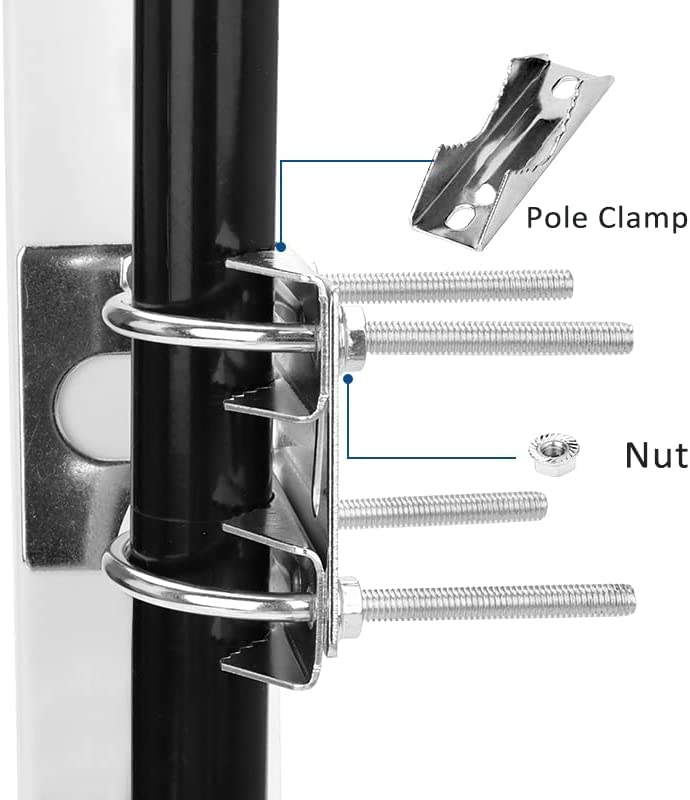

Detalle de las abrazaderas y tuercas para fijar la antena logarítmica al mástil

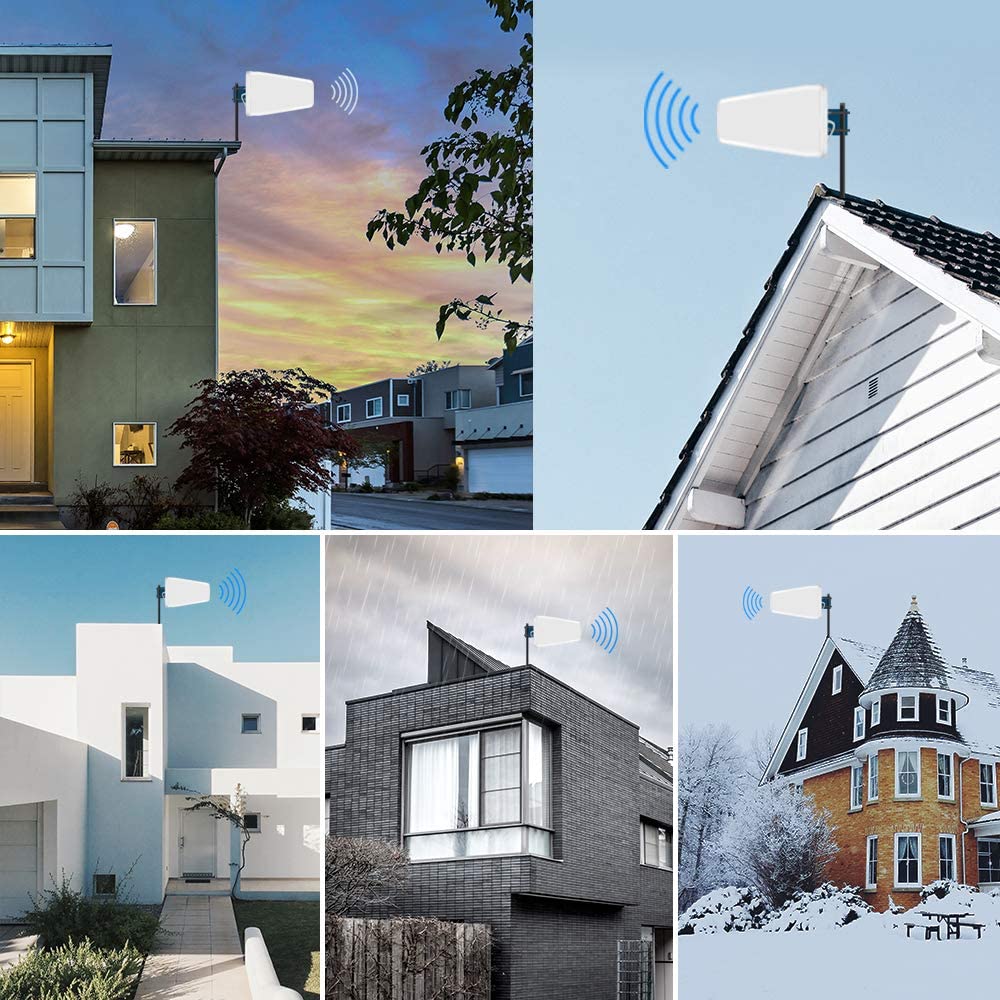

Ejemplos ilustrativos de ubicación de una antena logarítmica en viviendas

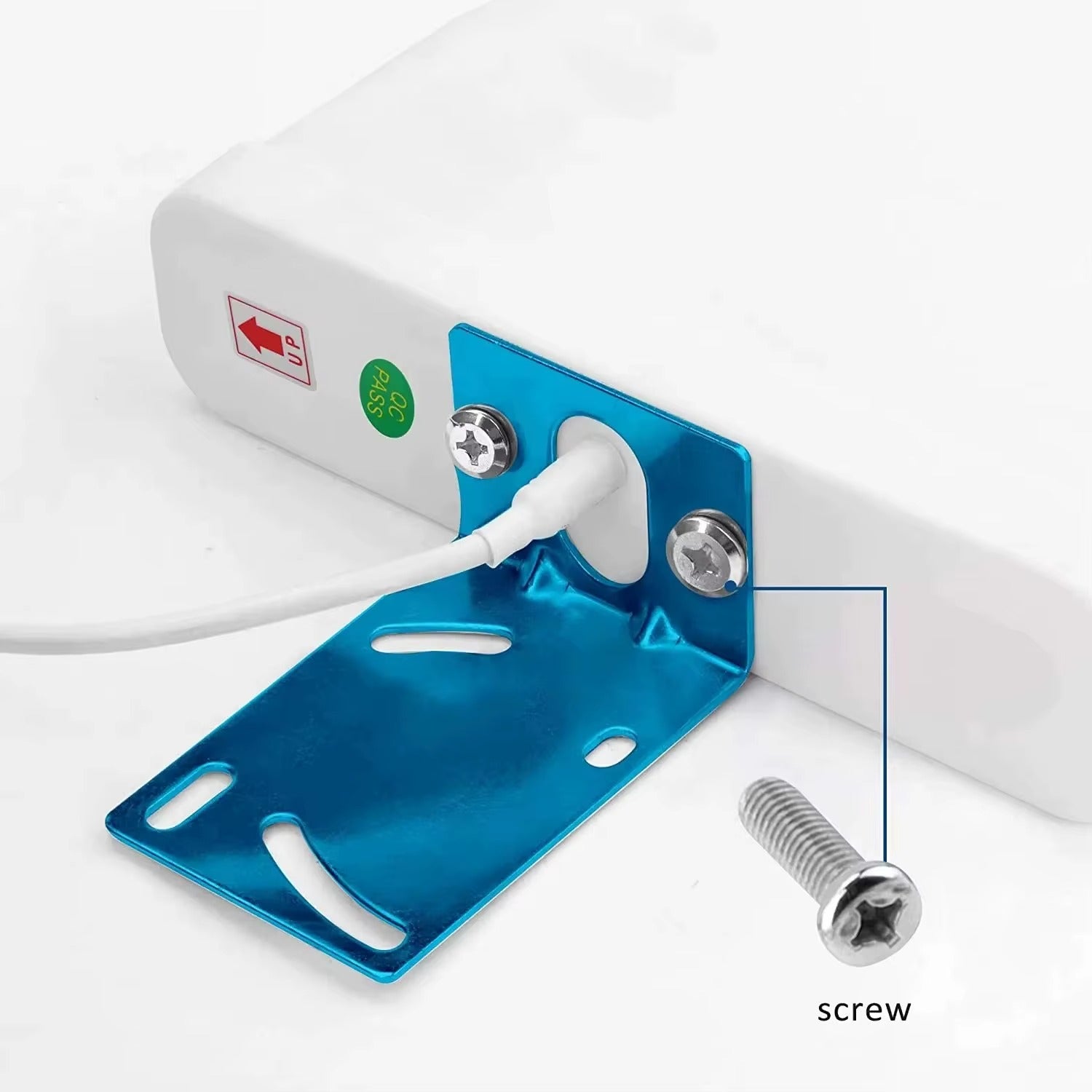

Detalle del soporte y tornillos de fijación de la antena logarítmica

Signal Expert

Antena logarítmica 10–11 dBi con cable RG58 de 15 m

$ 1,199.00

IVA incluido

● Antena logarítmica para 698–960 y 1710–2700 MHz
● Ganancia de la antena: 10/11 dBi según banda
● Cable RG58 de 15 m y 50 Ω incluido
● Conectores N macho a SMA macho; antena N hembra

Cantidad:

✓Pago 100% seguro
✓Envíos a todo México
✓Facturación disponible

Métodos de pago

Descripción del producto

Antena logarítmica direccional para instalar en exterior y orientarla hacia la fuente de señal en las bandas 698–960 y 1710–2700 MHz. Su puerto N hembra se une al cable RG58 de 15 m incluido mediante el extremo N macho; el otro extremo SMA macho llega al equipo con puerto compatible. La antena y el cable son de 50 Ω. La ganancia indicada corresponde a la antena, antes de las pérdidas propias del cable.

Características

• Dos rangos de trabajo definidos: 698–960 MHz con 10 dBi y 1710–2700 MHz con 11 dBi de ganancia de la antena; no se presenta el intervalo intermedio como una banda documentada.

• Patrón direccional de polarización vertical: permite orientar el conjunto hacia la fuente de señal; los anchos de haz cambian según la banda.

• Conexión lista para ubicar la antena lejos del equipo: el puerto N hembra se acopla al N macho del cable RG58 de 15 m; el extremo remoto es SMA macho.

• Radomo de ABS resistente a UV y montaje para mástil o pared: la ficha indica sujeción a mástil de 40 a 50 mm de diámetro.

Especificaciones técnicas

• Tipo: antena logarítmica direccional

• Banda inferior: 698–960 MHz

• Ganancia de la antena en banda inferior: 10 dBi

• Haz en banda inferior: 65° horizontal / 50° vertical

• Banda superior: 1710–2700 MHz

• Ganancia de la antena en banda superior: 11 dBi

• Haz en banda superior: 50° horizontal / 40° vertical

• Polarización: vertical

• Relación frente-espalda de la antena: >20 dB

• Impedancia nominal del puerto de antena: 50 Ω

• Conector de antena: N hembra

• Cable incluido: coaxial RG58, 15 m, 50 Ω

• Conectores del cable: N macho y SMA macho

• Potencia máxima de entrada de la antena: 50 W

• Dimensiones de la antena: 430 × 210 × 80 mm

• Peso neto de la antena: 1.0 kg

• Material del radomo: ABS resistente a UV

• Diámetro de mástil admitido: 40–50 mm

• Tipo de montaje: mástil o pared

• Temperatura de operación de la antena: −40 a +60 °C

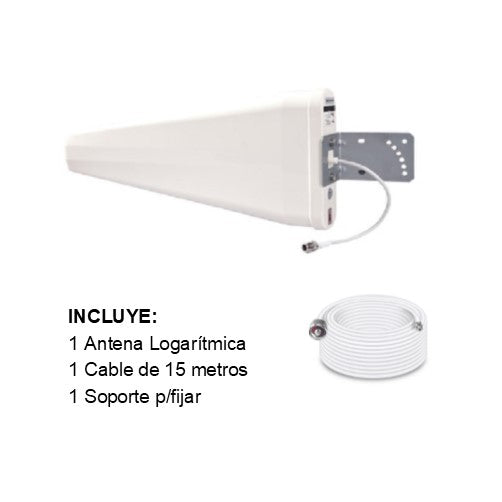

Contenido del paquete

• 1 antena logarítmica direccional con conector N hembra.

• 1 cable coaxial RG58 de 15 m y 50 Ω, con conectores N macho y SMA macho.

• 1 paquete de accesorios de sujeción y fijación.
